Vantaġġi ewlenin

Sinkijiet tas-sħana estrużi tradizzjonali huma kostretti minn ġeometrija tad-die, profili tal-pinen sempliċi, u ħinijiet itwal ta 'ċomb tal-għodda. It-tħin CNC ineħħi dawk il-limiti, u jagħmilha l-għażla preferuta għal soluzzjonijiet termali personalizzati, ta'-prestazzjoni għolja - speċjalment f'volumi baxxi-għa-medju.

Sitt vantaġġi ewlenin:

Ġeometrija tal-pinen bla limitu:

xewk dritti, xewk tal-brilli, cross-cut, oblikwu, u arrays 3D - li jimmassimizzaw l-erja tas-superfiċje u l-effiċjenza tal-fluss tal-arja.

L-ebda spiża tal-għodda u prototipi rapidi:

mit-tpinġija għall-kampjun f'5-7 ijiem tax-xogħol, li jaċċellera l-iżvilupp tal-prodott.

Karatteristiċi tal-immuntar integrati:

toqob tal-immuntar, ħjut, pinnijiet tal-allinjament, u skanalaturi tal-pajpijiet tas-sħana-makna f'setup wieħed, li jnaqqas il-passi tal-assemblaġġ.

Flatness bażi għolja:

flatness bażi sa 0.01 mm li jista 'jinkiseb, tnaqqas ir-reżistenza termali tal-kuntatt.

Kapaċità ibrida aluminju-ram:

bażi tar-ram b'xewk tal-aluminju għal bilanċ ottimali ta 'konduttività termali u piż.

Ottimizzazzjoni termali DFM:

rakkomandazzjonijiet tal-inġinerija dwar il-ħxuna tal-pinen, l-ispazjar u t-tqassim ibbażati fuq il-miri termali tiegħek u r-riżultati tas-CFD.

Għażla tal-Materjal

L-għażla tal-materjal hija mmexxija mill-prestazzjoni termali, il-piż, l-ispiża, u l-applikazzjoni finali.

Aluminju 6061-T6 - L-Istandard Versatili

Konduttività termali ~167 W/(m·K), proporzjon eċċellenti ta' saħħa-għall--piż, u makkinarju tajjeb. Għażla soda għall-biċċa l-kbira tal-elettronika tal-konsumatur u industrijali. Ħxuna minima tal-pinen ~ 0.5 mm bi tħin ta '5 assi.

Aluminju 6063-T5 - Għal Ġeometriji Fin Kumpless

Konduttività termali ogħla (~ 201 W/(m·K)) u imġieba aħjar ta 'estrużjoni / formazzjoni. Utli għal xewk ta'-proporzjon għoli (sa ~12:1 b'attenzjoni) u joffri dehra anodizzata aktar uniformi.

Ram C110 - Konduttività Termali Massima

Konduttività termali ~388 W/(m·K) - bejn wieħed u ieħor 2.3 × dik ta '6061 aluminju. Adattat l-aktar għal applikazzjonijiet ta' densità ta' qawwa ultra-(lasers, semikondutturi tal-enerġija, amplifikaturi RF). Ħafna drabi tintuża bħala pjanċa bażi magħquda ma' xewk tal-aluminju għal skambju tajjeb ta' piż-prestazzjoni-off.

AlSiC / Ram-Tungstenu - Għal Applikazzjonijiet Termali Estremi

Komposti ta 'inġinerija b'CTE (koeffiċjent ta' espansjoni termali) imfassla apposta biex jaqblu ma 'substrati ta' semikondutturi. Użat fl-ajruspazju, id-difiża, u elettronika ta'-affidabbiltà għolja.

Tqabbil tal-Prestazzjoni Termali tal-Materjal

Materjal	Konduttività Termali (W/m·K)	Densità (g/cm³)	CTE (ppm/grad)	Makkinabilità	Spiża Relattiva	Applikazzjonijiet Tipiċi
6061-T6	~167	2.70	23.6	Eċċellenti	Baxx	Elettronika ġenerali
6063-T5	~201	2.70	23.4	Eċċellenti	Baxx	Strutturi tal-pinen kumplessi
C110 Ram	~388	8.96	16.8	Tajjeb	Għoli	Bażijiet ta'-densità ta' qawwa għolja
AlSiC	~170–200	~2.90	7–12	Ġust	Għoli ħafna	Aerospazjali, affidabilità-għoli

Tqabbil tal-Proċess

Tħin CNC vs Estrużjoni tal-Aluminju

Extrusion is cost-effective for high volumes (typically >5,000 biċċa) bi profili sempliċi. It-tħin CNC huwa preferibbli għal ġeometriji tad-dwana, karatteristiċi integrati, u volumi taħt ftit mijiet ta 'biċċiet, fejn l-ispiża totali u l-ħin taċ-ċomb huma aktar favorevoli.

Tħin CNC vs Die Casting

Die castings jistgħu jsofru minn porożità li tnaqqas il-konduttività termali effettiva, u ġeneralment iżommu tolleranzi dimensjonali aktar laxki. It-tħin CNC jipprovdi materjal ħieles mill-porożità-, preċiżjoni ogħla, u l-ebda spiża tal-għodda - li jagħmilha tajjeb-adattat għall-produzzjoni ta' prototipi u ta'-volum medju.

CNC Tħin vs Skived-Fin Heat Sinks

Xewk skived jilħqu proporzjonijiet ta 'aspett għoljin ħafna (komunement sa ~ 30:1 fil-produzzjoni) iżda huma limitati fil-forma u l-orjentazzjoni. It-tħin CNC joffri libertà tad-disinn superjuri, inklużi strutturi angolati, pinnijiet u 3D tal-pinen.

Kapaċitajiet tad-Disinn

Aħna naġixxu bħala s-sieħeb tad-disinn-termal tiegħek, mhux biss fornitur tal-magni.

Inġinerija tal-Ġeometrija Fin

Esperjenza fuq xewk dritti, xewk tal-brilli, disinji cross-cut, u oblikwu. Pitch tal-pinen minimu 0.8 mm; proporzjon tal-aspett massimu sa ~15:1 b'għażla bir-reqqa ta 'għodda u attrezzatura. 5-maċinazzjoni tal-assi tippermetti angoli ottimizzati tal-pinen għal konvezzjoni naturali jew sfurzata.

Karatteristiċi Integrati

Makkinar ta'-setup wieħed ta' toqob tal-immuntar, ħjut, pinnijiet tal-allinjament, skanalaturi tal-pajpijiet tas-sħana-, u bwiet TIM - li jnaqqas il-passi tal-assemblaġġ u jtejjeb il-kontroll tal-interface termali-.

Kollaborazzjoni ta' Simulazzjoni Termali

Aħna naħdmu mal-mudelli CFD tiegħek (Icepak, FloTHERM, 6SigmaET, eċċ.) Biex tallinja t-tolleranzi tal-magni mal-miri termali. Bħala gwida approssimattiva, id-devjazzjoni tal-flatness bażi-żid ir-reżistenza termali tal-kuntatt bejn wieħed u ieħor fi proporzjon mal-ħxuna tal-linja TIM-riżultanti - nużaw dan il-prinċipju biex nissettjaw specs tal-flatness għal kull proġett aktar milli nikkwotaw koeffiċjent fiss.

DFM għall-Prestazzjoni Termali

Analiżi DFM b'xejn tinkludi valutazzjoni tal-manifattura tal-pinen, kontrolli tal-għodda-interferenza, u rakkomandazzjonijiet tal-ottimizzazzjoni-termali.

Irfinar tal-wiċċ

It-trattament tal-wiċċ jaffettwa kemm ir-radjazzjoni termali kif ukoll il-protezzjoni mill-korrużjoni.

Anodizzar Iswed - Massimizzazzjoni tar-Radjazzjoni Termali

Iżżid l-emissività minn madwar 0.05 (aluminju vojt) għal 0.85+ (anodizzat iswed). F'sistemi ddominati ta'-konvezzjoni-naturali, dan jista' jnaqqas ir-reżistenza termali ġenerali b'madwar 5-15%, bil-qligħ eżatt jiddependi mit-temperatura operattiva u l-kontribuzzjoni relattiva tar-radjazzjoni kontra l-konvezzjoni. Rakkomandat għall-biċċa l-kbira tal-elettronika ta 'ġewwa.

Protezzjoni mill-Korrużjoni - Anodizzar Ċar/Iebsa

Tip II għal reżistenza għall-korrużjoni ġenerali; Tip III (ebusija HV 400+) għal ambjenti industrijali ħarxa jew ta' barra. Emissività kemmxejn aktar baxxa minn anodizzar iswed.

Nikil Elettroless fuq Sinkijiet tas-Sħana tar-Ram

Trattament standard ta' kontra l--ossidazzjoni għar-ram. Kisi uniformi (tipikament ± 2 μm) b'impatt minimu fuq il-konduttività termali. Kisi tad-deheb selettiv huwa disponibbli għal żoni ta 'kuntatt.

Materjal tal-Interface Termali (TIM) Grooves

Skanalaturi TIM ta 'preċiżjoni b'tolleranza ta' ± 0.02 mm għal ħxuna TIM uniformi u reżistenza termali ta 'kuntatt konsistenti.

Industriji u Applikazzjonijiet

Elettronika tal-qawwa:

invertituri, konvertituri, u drives bil-mutur. Soluzzjonijiet ta'-qawwa-densità għolja bl-użu ta'-bażi tar-ram + aluminju-strutturi ibridi tal-pinen b'kontroll strett tal-bażi-flatness.

Stazzjonijiet bażi tat-telekomunikazzjoni u 5G:

Moduli PA u RF ta' quddiem-tkessiħ ta' - -densità għolja ta' pin-arrays ta' xewk f'aluminju 6063 għal disinji ta' profil-baxx.

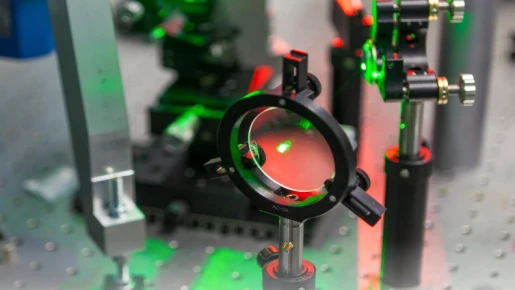

Laser u sistemi ottiċi:

kontroll preċiż tat-temperatura għal dajowds tal-lejżer u moduli ottiċi - strutturi ta' mikro-kanali tar-ram b'bażijiet imqabbla CTE-.

EV u elettronika tal-karozzi:

abbord-ċarġers (OBC), BMS, u moduli tal-enerġija - disinji reżistenti għall-vibrazzjoni-allinjati mal-istandards tal-kwalifika tal-karozzi rilevanti.

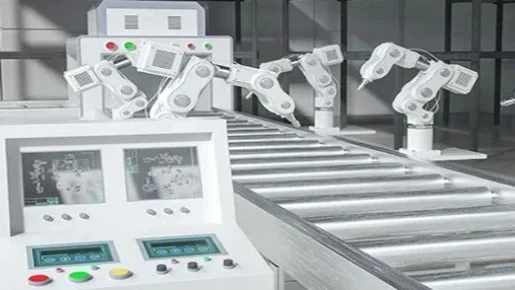

Awtomazzjoni industrijali u robotika:

servo drives u PCs industrijali - heatsink integrati-bħala-disinji ta' kompartimenti bi skanalaturi tas-siġillar klassifikati IP-.

Strumenti mediċi u xjentifiċi:

MRI gradjent-coil tkessiħ u tagħmir dijanjostiku ta 'preċiżjoni - bijokompatibilità u ippakkjar cleanroom disponibbli.

FAQ

Q1: X'inhu l-pitch minimu tal-pinen għal CNC-sinkijiet tas-sħana mitħun?

Nistgħu nilħqu b'mod affidabbli żift minimu tal-pinen ta '0.8 mm, bi ħxuna tal-pinen irqiq daqs 0.5 mm.

Q2: Kif l-anodizzar iswed jaffettwa r-reżistenza termali?

Black anodizing significantly increases surface emissivity (from ~0.05 to >0.85), tipikament tnaqqas ir-reżistenza termali ġenerali b'madwar 5–15% f'sistemi ddominati ta'-konvezzjoni-naturali. Il-benefiċċju huwa iżgħar f'sistemi ta'-arja furzata fejn ir-radjazzjoni tikkontribwixxi inqas għat-trasferiment totali tas-sħana.

Q3: CNC tħin vs estrużjoni - li huwa aħjar għall-bjar tas-sħana tad-dwana?

It-tħin CNC huwa ġeneralment preferibbli għal volumi taħt ftit mijiet ta 'biċċiet, ġeometriji 3D kumplessi, u karatteristiċi integrati. L-estrużjoni hija aktar kost-effettiva għal disinji standardizzati ta'-volum għoli.

Q4: Tista 'makna sinkijiet tas-sħana tar-ram?

Iva. Aħna nispeċjalizzaw f'sinkijiet tas-sħana ibridi aluminju-ram, komunement nużaw bażijiet tar-ram b'xewk tal-aluminju għal bilanċ ottimali ta 'prestazzjoni termali u piż.

Q5: X'inhi t-tolleranza tal-flatness fuq il-wiċċ tal-bażi?

Il-flatness standard hija 0.02 mm, b'rekwiżiti ta '-preċiżjoni għolja li jistgħu jinkisbu għal 0.01 mm.

Q6: Tipprovdi data tat-test tar-reżistenza termali-?

Iva. Nistgħu nipprovdu rapporti ta' testijiet ta'-reżistenza termali jew nikkoordinaw ittestjar ta'-parti terza kif meħtieġ.

Q7: X'inhi l-kwantità minima tal-ordni tiegħek?

Produzzjoni flessibbli ta' volum baxx-li tibda minn biċċa waħda għall-prototipi.

Q8: Kemm idum il-prototyping?

Prototipi standard jieħdu 5-7 ijiem tax-xogħol. Disinji kumplessi jistgħu jeħtieġu 7-10 ijiem tax-xogħol.

Q9: Tista 'tintegra skanalaturi tas-sħana-pipe press-?

Iva. Aħna magni tas-sħana-skanalaturi tal-pajpijiet b'interferenza xierqa tajbin għal kuntatt termali affidabbli.
