Għaliex il-Pjanċi tat-Tkessiħ tal-Batterija EV Jeħtieġu tħin CNC?

Għadek kif irċevejt l-ewwel kampjun ta 'akkomodazzjoni ta' trasmissjoni. Fuq il-karta, it-toqob tal-bearing jidhru perfetti, iżda meta tipprova twaqqa 'x-xaftijiet, l-allinjament huwa mitfi bi ftit mijiet ta' millimetru. Jew il-prototip immuntat b'mod nadif, iżda l-ewwel lott ta 'produzzjoni juri tixrid dimensjonali minn biċċa għal biċċa. Fix-xogħol tat-trażmissjoni dawk l-iżbalji żgħar malajr jinbidlu fi storbju, vibrazzjoni, xedd prematur, jew waqfien tal--linja tal-assemblaġġ. L-għażla tal-proċess ħażin jew il-ħanut ħażin għall-partijiet tat-trażmissjoni tat-tħin CNC tista 'tiswa ħafna aktar f'xogħol mill-ġdid u dewmien mill-partijiet infushom.

Din il-gwida timxi permezz tal-proċess sħiħ tal-magni tal-partijiet tat-trasmissjoni tal-karozzi, il-materjali li fil-fatt jaħdmu, kif jinżammu tolleranzi stretti, modi ta 'falliment komuni u kif fabbriki tajbin jevitawhom, u kriterji prattiċi għall-għażla ta' fornitur affidabbli. Sa l-aħħar tkun taf eżattament liema mistoqsijiet tistaqsi u liema dokumenti għandek titlob meta tibgħat RFQ.

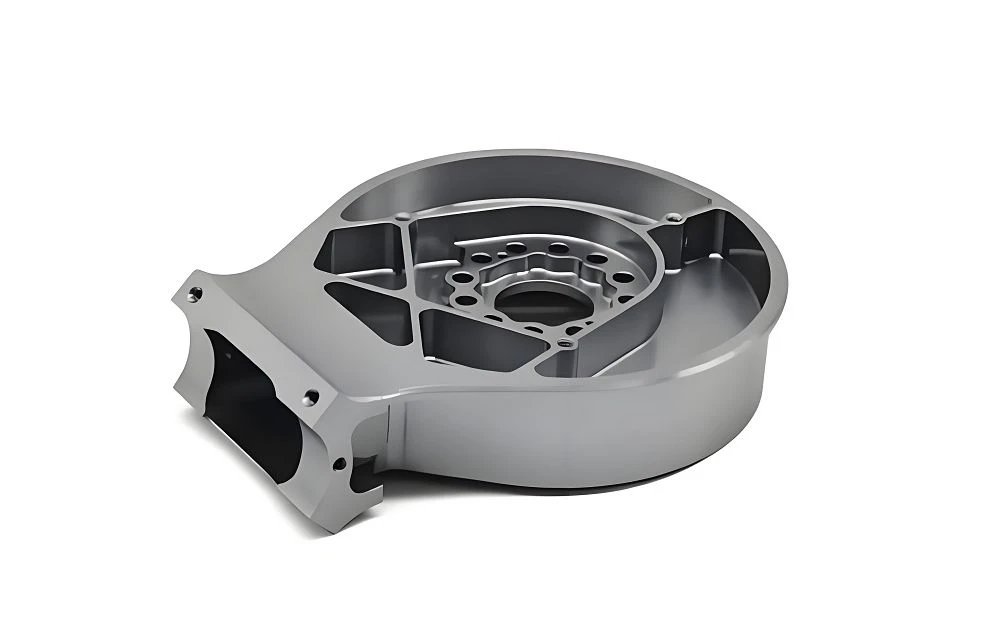

Il-komponenti tat-trasmissjoni rarament huma sempliċi. Id-djar fihom toqob multipli li jintersetaw, galleriji taż-żejt, flanġijiet tal-immuntar u ħitan irqaq. Gerijiet, frieket shift, għata tat-tarf u flanġi jitolbu profili preċiżi tas-snien, sedili konċentriċi li jġorru u uċuħ ta 'siġillar ċatti. L-ikkastjar jew il-forġa jistgħu jwasslu l-forma qrib-netti u s-saħħa tal-massa, iżda l-uċuħ funzjonali kritiċi-li jġorru t-toqob, l-uċuħ tat-tgħammir, il-postijiet spline- iridu jkunu lesti bil-magni.

Id-dejta tal-industrija tikkonferma l-iskala ta’ din il-ħtieġa. Is-suq globali tas-servizz tal-magni CNC tal-partijiet tal-karozzi laħaq madwar USD 85 biljun fl-2025 u huwa mbassar li jikber b'rata annwali komposta ta 'madwar 6.5% sal-2032. Il-komponenti tat-trasmissjoni jammontaw għal madwar 30% ta' dak il-volum, it-tieni biss għall-partijiet tal-magni. Il-bidla lejn unitajiet ta' drive dual-ibridi u elettriċi-iżżid biss id-domanda għal uċuħ ta' preċiżjoni u housings ħfief.

Partijiet tipiċi li jiddependu fuq partijiet tat-trasmissjoni tat-tħin CNC jinkludu:

Alloġġi tat-trasmissjoni u korpi tal-valvi

Għatti tat-tarf u li jżommu l-bearings

Gear blanks u ċentri tas-sinkronizzazzjoni (inkluż makkinar tal-ger ta' trażmissjoni tad-dwana)

Frieket tas-shift u xaftijiet tas-selezzjoni

Flanġijiet u pjanċi adapter

Fil-qosor, ikkastjar jew forġa jforni l-vojt; It-tħin CNC u l-operazzjonijiet relatati jagħtu l-eżattezza li tagħmel it-trasmissjoni kwieta u durabbli.

Pass 1 – Ir-reviżjoni tat-tpinġija u l-kontroll DFM
Il-proċess jibda b'reviżjoni bir-reqqa tat-tpinġija 2-D u l-mudell 3-D. Programmaturi b'esperjenza jfittxu ħitan irqaq li jistgħu jgħawġu, kavitajiet fil-fond li jeħtieġu għodda speċjali, u munzelli ta 'tolleranza li huma diffiċli biex iżommu f'setup wieħed. Ħanut tajjeb jirritorna rapport tad-Disinn għall-Manifattura fi żmien 24-48 siegħa, li jissuġġerixxi bidliet żgħar li jistgħu jnaqqsu l-ispiża jew itejbu r-rendiment mingħajr ma jaffettwaw il-funzjoni.

Pass 2 - L-għażla tal-materjal u l-istokk mhux maħdum
Il-materjal jintgħażel skont iċ-ċiklu tad-dazju tal-parti (ara t-taqsima li jmiss). L-istokk huwa ordnat bħala kkastjar, forġa jew pjanċa/bar, b'eċċess biżżejjed għall-ikklampjar u kwoti tal-finitura.

Pass 3 – Tħaffir u semi-irfinar
Volumi kbar ta' materjal jitneħħew bi qtugħ ta'-għalf għoli jew imtieħen tal-wiċċ. L-għan huwa li tħalli stokk uniformi ta '0.3–0.5 mm għall-irfinar filwaqt li ttaffi l-istress residwu. Għall-housings tal-aluminju dan l-istadju ħafna drabi jsir niexef jew b'likwidu li jkessaħ minimu; għall-azzar, l-għargħar jew il-likwidu li jkessaħ bi pressjoni għolja-huwa preferut.

Pass 4 - Lesti t-tħin u t-tħaffir ta 'toqob kritiċi
Dan huwa fejn issir jew tintilef il-preċiżjoni. It-toqob kritiċi huma lesti b'baring bars jew drills ta' preċiżjoni f'setup wieħed kull meta jkun possibbli, ħafna drabi fuq magna ta' 4- jew 5-assi sabiex jinkisbu assi multipli ta' allinjament mingħajr ri-twaħħil. Uċuħ tas-siġillar ċatti huma maqtugħin fly-jew mitħun bil-wiċċ għall-flatness meħtieġa. Għal gear blanks, b'volum baxxmakkinar tal-ger tat-trasmissjoni tad-dwanajista 'jsir permezz ta' tħin ta '5 assi jew hobbing aktar milli tagħmir ta' rkaptu ddedikat.

Pass 5 – Tneħħija tal-bwar, tindif u trattament tal-wiċċ
It-truf kollha jitneħħew-manwalment jew permezz ta' tfarfir robotiku- sabiex l-ebda ċipep tal-aluminju jew burrs tal-azzar ma jibqgħu fil-passaġġi taż-żejt. Il-partijiet jitnaddfu f'sistemi milwiema jew solventi, imbagħad jingħataw it-trattament tal-wiċċ speċifikat (anodizzar, fosfatazzjoni, ossidu iswed, jew sempliċiment preservazzjoni taż-żejt).

Pass 6 - Spezzjoni qabel it-tbaħħir
Kull dimensjoni kritika hija verifikata. L-ewwel-spezzjoni tal-oġġett normalment tinkludi rapport sħiħ tas-CMM; lottijiet ta' produzzjoni jużaw kampjunar statistiku flimkien ma' kontrolli ta' 100 % fuq karatteristiċi ewlenin. Huwa biss wara li l-pakkett tad-dejta jiġi approvat li l-vjeġġ jitlaq mill-fabbrika.

L-aluminju huwa d-default għat-tħin CNC tat-trażmissjoni tal-karozzi moderni tal-passiġġieri-għaliex kull kilogramma ffrankata ttejjeb l-effiċjenza tal-vettura. Azzar liga jiddominaw applikazzjonijiet ta' vetturi ta'-torque jew kummerċjali-għoli, inkluż il-biċċa l-kbira tal-magni tal-ger ta' trażmissjoni tad-dwana. Il-ħadid fondut jibqa 'popolari fejn l-ispiża u d-damping tal-vibrazzjoni huma importanti aktar mill-piż.

Tliet fatturi prattiċi jiddominaw il-kapaċità ta 'tolleranza fil-produzzjoni ta' kuljum:

It-twaħħil jiġi l-ewwel. Xedaq rotob, pjanċi tal-vakwu jew attrezzaturi apposta li jinstabu fuq datums diġà-maknanati jżommu l-parti riġida mingħajr ma jintroduċu stress. L-għodda u l-kontroll tal-proċess jiġu wara-għodod tal-karbur jew PCD li jaqtgħu, ħajja kkontrollata tal-għodda, u-sondar fil-proċess korrett għall-użu qabel ma jaffettwa d-dimensjonijiet. L-istabbiltà termali hija t-tielet. Ħwienet ikkontrollati b'temperatura-u sistemi konsistenti ta' likwidu li jkessaħ jipprevjenu l-parti milli tespandi jew tikkuntratta matul ċikli twal.

Il-konċentriċità tal-bearing-bore ta' 0.01 mm u l-flatness ta' 0.02 mm fuq l-uċuħ tas-siġillar jinkisbu b'mod regolari fuq tagħmir modern. Meta dawn il-valuri jiżolqu, ix-xibka tal-gerijiet issir irregolari, l-istorbju jogħla, u l-ħajja tal-ġarr tinżel. Sehem kbir ta 'pretensjonijiet ta' garanzija ta 'trażmissjoni jistgħu jiġu rintraċċati lura għal varjazzjoni dimensjonali fil-housings u toqob-problemi li proċessi xierqa ta' partijiet ta 'trasmissjoni ta' tħin CNC huma ddisinjati biex jeliminaw.

L-ispezzjoni titwettaq fuq magni tal-kejl tal-koordinati (CMMs) li jiġġeneraw rapporti dettaljati li jelenkaw kull karatteristika kritika kontra t-tpinġija. Il-klijenti jirċievu kemm id-dejta mhux ipproċessata kif ukoll sommarju ċar li jgħaddi/falli.

Id-deformazzjoni tal--ħajt irqiq hija waħda mill-aktar kwistjonijiet frekwenti bil-housings tal-aluminju. Ħitan rebbiegħa lura wara makkinar u tiftaħ jew tagħlaq it-toqob. Il-kawża tas-soltu hija forza eċċessiva tal-ikklampjar jew roughing aggressiv. It-tiswija prattika hija attrezzaturi ta' stress baxx-, tneħħija bilanċjata tal-materjal, u ċiklu intermedju ta' ħelsien mill-istress-meta meħtieġ.

Il-bidla fil-pożizzjoni tat-toqba tidher meta s-sedili tal-bearing m'għadhomx koassjali wara li l-parti ma tkunx ikklampjata. Setups multipli jew tkabbir termali huma l-ħatja tipiċi. Makkinar ta'-setup wieħed 5-assi flimkien ma' probing waqt il-proċess wara t-tħaffir isolvi ħafna minn dawn il-każijiet.

Burrs u ċipep residwu, speċjalment ċipep tal-aluminju li jitħalla fil-galleriji taż-żejt, jikkawżaw kontaminazzjoni downstream. It-tħtir u t-tindif mhux adegwati huma ġeneralment it-tort. Stazzjonijiet dedikati għat-tneħħija tal-ħwejjeġ segwiti minn ħasil ultrasoniku b'ħafna-stadji jew bi pressjoni-għolja jneħħu r-riskju.

L-inkonsistenza minn lott-għal-lott huwa l-qattiel kwiet. L-ewwel artikoli jidhru perfetti; aktar tard lottijiet drift. L-ilbies tal-għodda jew l-ilbies tal-apparat li mhux immonitorjat huwa kważi dejjem ir-raġuni. Il-kontroll tal-proċess statistiku, il-kumpens awtomatiku tal-għodda, u l-verifika tal-apparat skedat iżommu l-proċess stabbli.

Fornitur Ewropew tal-livell-2 kellu bżonn 800 kaxxa ta' trasmissjoni tal-aluminju kull xahar għal programm ta' dual-clutch. It-tpinġija kienet teħtieġ ±0.015 mm fuq tliet toqob tal-bearing kritiċi u 0.02 mm flatness fuq il-wiċċ tat-tgħammir. Kampjuni bikrija minn ħanut ieħor urew żbalji ta 'konċentriċità tat-toqba li kkawżaw kwistjonijiet ta' assemblaġġ fuq il-linja.

Il-fabbrika magħżula qalbet minn proċess ta' assi multi-setup 3-għal strateġija waħda ta'-setup 5-assi, iddisinjat mill-ġdid l-apparat biex inaqqas id-distorsjoni tal-ikklampjar, u introduċiet fil--proċess ta' sondaġġ wara t-tħaffir. Il-materjal kien die-mitut A380 b'ammont ikkontrollat ​​ta' stokk żejjed fuq l-uċuħ kritiċi. Ir-riżultati tal--l-ewwel artikolu CMM laħqu kull tolleranza. Matul l-ewwel sitt xhur ir-rendiment tal-produzzjoni baqa' 'l fuq minn 98.5 % u l-kunsinna fil-ħin laħqet il-100 %. Il-klijent aktar tard espanda l-ordni biex jinkludi għata tat-tarf relatati u komponenti ta 'shift-fork.

Uża din il-lista ta' kontroll meta tevalwa l-fornituri:

Kapaċità tal-magni - preżenza ta' imtieħen b'4- u 5 assi, kapaċità ta' boring, u ambjent ikkontrollat ​​bit-temperatura

Sistema ta’ kwalità – IATF 16949 jew ċertifikazzjoni ekwivalenti tal-karozzi

Metroloġija – CMM-house, ttestjar tal-wiċċ, u proċeduri ta' spezzjoni dokumentati

Veloċità tal-prototyping - abbiltà li twassal kampjuni funzjonali f'7-15-il jum

Komunikazzjoni – rispons ċar tad-DFM u maniġers tal-proġett li jirreaġixxu

Il-prototipi u l-ġirjiet tal-produzzjoni jvarjaw prinċipalment fl-investiment tal-immuntar u l-intensità tal-ispezzjoni. Għall-prototipi setup flessibbli huwa tajjeb; għall-produzzjoni f'serje attrezzaturi ddedikati u l-kontroll tal-proċess statistiku jsiru essenzjali.

Meta titlob kwotazzjoni, ipprepara:

Tpinġijiet 2-D b'tolleranzi mmarkati b'mod ċar u GD&T

Mudelli 3-D

Speċifikazzjoni tal-materjal

Volum annwali u kwantità prototip

Kwalunkwe rekwiżiti ta' trattament tal-wiċċ-jew ippakkjar

Ħanut kompetenti li jispeċjalizza fix-xogħol tal-manifattur tal-partijiet tat-trasmissjoni tal-magni CNC se jirritorna kemm prezz kif ukoll sommarju prattiku tad-DFM. Fittex imsieħba esperjenzati bi proċessi ta 'fabbrika CNC ta' partijiet ta 'trażmissjoni, komponenti ta' trasmissjoni CNC bl-ingrossa, u kapaċitajiet ta 'fornitur ta' partijiet CNC tal-karozzi tad-dwana -speċjalment dawk b'saħħithom fil-magni tad-djar tat-trażmissjoni tal-aluminju u programmi CNC ta 'partijiet ta' trasmissjoni prototip. Fornituri affidabbli jimmaniġġjaw ukoll makkinar ta' gerijiet ta' trażmissjoni tad-dwana meta jkunu meħtieġa gear blanks jew profili tas-snien ta' volum-baxx.

Fornituri ewlenin tal-magni jżommu ċ-ċertifikazzjoni IATF 16949 u regolarment jgħaddu minn verifiki tal-klijenti u ta' -parti terza. Ħafna jinvestu wkoll f'tagħmir avvanzat ta' 5-assi u sistemi ta' kejl waqt il-proċess biex iżommu l-pass ma' rekwiżiti stretti tal-karozzi. Dawn is-sistemi u ċ-ċertifikazzjonijiet jipprovdu validazzjoni esterna li l-fabbrika tista 'twassal riżultati konsistenti fuq komponenti ta' trasmissjoni kritiċi.

FAQ

Il-partijiet tat-trażmissjoni tat-tħin CNC hija dixxiplina speċjalizzata li tgħaqqad l-għarfien tal-materjal, il-kapaċità ta' multi-assi, kontroll strett tal-proċess u sistemi ta' kwalità-automotive. Meta dawn l-elementi jkunu preżenti, ir-riżultat huwa trasmissjonijiet kwieti, durabbli u provvista prevedibbli.

Ibgħat it-tpinġijiet, ir-rekwiżiti tal-materjal u l-volumi fil-mira tiegħek. Fornitur kwalifikat se jirrispondi fi żmien 24 siegħa bi kwotazzjoni ċara u suġġerimenti prattiċi tad-DFM sabiex tkun tista 'timxi minn produzzjoni ta' kampjun għal produzzjoni ta 'serje b'kunfidenza.
